Openshift 준비하기 : L/B 세팅하기

※주의!

다른 카테고리와 다르게 정말 혼자 실습 연습해보면서 기록하기 때문에

굉장히 편한 어투와 말투 !

지식을 공유한다는 느낌보다는 일기장 같은 느낌일 것!

지식을 원하신다면,, 다른 포스팅으로..

---

이전까지 bastion 서버에서 설정을 하고있었는데

설정을 하다보니 자꾸 맘에 걸리는게 있어 해당 부분을 확인했다

DNS 서버에 모든 서버가 먼저 연결되어있는가?

디테일하게 서버별 참고할 문서가 없을까? 정도였는데

Openshift4.7 Baremetal 설치 - Restricted Network - 호롤리한 하루

Openshift4.7 Baremetal 설치 - Restricted Network

대리님 통해서 이거 참고했었다는 이야기로(정말 자세하게 나와있다!)

한번 작성해보자 아자자



그래서 여기 나온 순서대로 L/B부터 만들고자 한다ㅎㅎ

fedora core가 아닌 RHOSH를 구성할거라 아마 참고하는 정도로 사용할 수 있지 않을까 싶다

---

1) LoadBalancer 로 사용할 서버를 준비한다



2) haproxy 설치

dnf install -y gcc make openssl openssl-devel pcre-devel systemd-devel wget

haproxy에 필요한 패키지를 깔아 준 후

wget http://www.haproxy.org/download/2.4/src/haproxy-2.4.2.tar.gz
tar xvf haproxy-2.4.2.tar.gz



3) 설치 옵션 설정

make TARGET=linux-glibc USE_OPENSSL=1 USE_PCRE=1 USE_ZLIB=1 USE_SYSTEMD=1

그럼 포스팅에선  이런식으로 나온다고 하셨는데...

##################

여기서 또다시 의문의 오류들 발생! 이번엔 따로 다루지 않고 같이 여기 작성해둘 예정!

# 1

Makefile이 없어서 생기는 메세지로,

내가 잘 보고 들어갔어야하는데 해당 명령을 수행하는 디렉터리 지정이 잘못되어있었다

haproxy-2.4.2 디렉터리 안으로 들어가 수행했어야했음!



#2

zlib.h 헤더 파일이 없어서 빌드에 실패한 상태이다.

의존성 문제라고 볼 수 있음!

이렇게 해당 패키지를 설치해주면 문제 해결이다!



#3

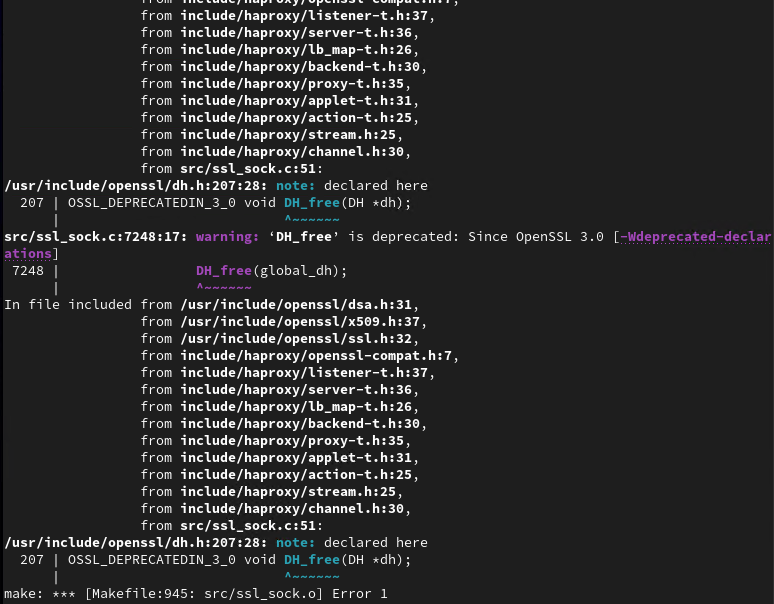

해당 부분은 OpenSSL 관련 경고와 함께 실제 빌드 에러가 발생한 상태이다.

단순히 DH_free() 함수가 OpenSSL 3.0부터 deprecated(더 이상 권장되지 않음) 되었다는 것이고,
문제는 이 것 때문에 오류가 나는 점!

결론적으로 쉽게 말하자면 버전차이로 인한 호환성 문제였다.

해당 부분을 haproxy 디렉터리로 클로닝하고

해당 버전에서 다시 설치 옵션을 지정해주면

등등 이렇게 성고옹 한다!



4) 설치확인

haproxy -v



5) template를 다운받아 서비스 등록

 wget https://raw.githubusercontent.com/haproxy/haproxy/master/admin/systemd/haproxy.service.in -O /etc/systemd/system/haproxy.service



6) haproxy의 sbin 경로 재설정

vi /etc/systemd/system/haproxy.service

해당 디폴트 값을

이렇게 바꿔준다(경로 변경)



7) haproxy 관련 디렉터리 생성

sudo mkdir -p /etc/haproxy
sudo mkdir -p /var/log/haproxy
sudo mkdir -p /etc/haproxy/certs
sudo mkdir -p /etc/haproxy/errors/

8) config 파일 생성

vi /etc/haproxy/haproxy.cfg
----------------------------

global
    daemon
    # transmit UDP to rsyslog
    log 127.0.0.1 local0

defaults
    log               global
    timeout connect   5s
    timeout client    50s
    timeout server    50s

frontend kubernetes_api_F
    bind 0.0.0.0:6443
    default_backend kubernetes_api_B
    option tcplog

backend kubernetes_api_B
    balance roundrobin
    server bastion www.bastion.example.com:6443 check
    server master1 www.master1.example.com:6443 check
    server master2 www.master2.example.com:6443 check
    server master3 www.master3.example.com:6443 check

frontend machine_config_F
    bind 0.0.0.0:22623
    default_backend machine_config_B
    option tcplog

backend machine_config_B
    balance roundrobin
    server bastion www.bastion.example.com:22623 check
    server master1 www.master1.example.com:22623 check
    server master2 www.master2.example.com:22623 check
    server master3 www.master3.example.com:22623 check

frontend router_https_F
    bind 0.0.0.0:443
    default_backend router_https_B

backend router_https_B
    balance roundrobin
    server worker1 www.worker1.example.com:443 check
    server worker2 www.worker2.example.com:443 check

frontend router_http_F
    mode http
    bind 0.0.0.0:80
    default_backend router_http_B

backend router_http_B
    mode http
    balance roundrobin
    server worker1 www.worker1.example.com:80 check
    server worker2 www.worker2.example.com:80 check

frontend ocp_registry_F
    bind 0.0.0.0:5000
    default_backend ocp_registry_B
    option tcplog

backend ocp_registry_B
    server bastion 192.168.192.101:5000 check



이래도 괜찮다! 각 노드가 아직 켜져있지 않기 때문에 뜨는 warning이라고 한댜

enable 설정해주고

haproxy.cfg가 정상 작동하고 다른 설정 충돌이 없는지 재확인해준다

응답이 따로 없으면 정상!



9-1) haproxy log 설정

rsyslog에 haproxy용 로그 설정(UDP전송)

vim /etc/rsyslog.d/haproxy.conf

# Provides UDP syslog reception
$ModLoad imudp
$UDPServerRun 514
$template Haproxy, "%msg%\n"

#local0.*   /var/log/haproxy/haproxy.log

local0.=info    /var/log/haproxy/haproxy-info.log;Haproxy

local0.notice   /var/log/haproxy/haproxy-allbutinfo.log

# rsyslog는 시간 및 데몬 이름 등의  정보가 prepend 되기 때문에 essage를 haproxy-info.log에만 적용할 수 있도록 변수를 지정해준다.

# 모든 haproxy 로그를 남기려면 주석을 풀어주면 되지만 너무 많은 access log가 기록되기 때문에 주석처리해둠

# local0.=info를 통해 haproxy에서 에러로 처리된 로그만 기록하게 함

# haproxy 를 재시작 할 경우 시스템 메세지를 기록하 ㄹ수 있도록 local0.notice를 적용



9-2) 로그 회전주기 설정(데이터 관리)

$ vim /etc/logrotate.d/haproxy

/var/log/haproxy/*log {
    daily
    rotate 90
    create 0644 nobody nobody
   dateext
    missingok
    notifempty
    compress
    sharedscripts
    postrotate
        /bin/systemctl restart rsyslog.service > /dev/null 2>/dev/null || true
    endscript
}



# logrotate는 회전 주기 관리 서비스임

• rotate 90 (90-daily ->90일에 한번씩 회전)
• create 0644 nobody nobody -> 로그파일 정리 후 새로운 로그파일 생성
• dateext -> logrotate실행 뒤 로그파일에 날짜 부여
• missingok : 로그파일이 없을경우 에러메시지를 출력, 실행
• notifempty : 로그파일의 내용이 없을경우 rotate 하지 않음
• compress : 로그파일 압축
• sharedscripts : 여러개의 로그파일을 스크립트로 공유해 실행
• postrotate : 실행 후 스크립트 파일 실행(rsyslog재시작)

9-3) rsyslog 재시작

haproxy에서 설정한 포트가 정상적으로 listen 중인지 확인해준다



+++

방화벽 테스트는 접어두고 다 비활성화하는걸로 했다

+++

이렇게 기본적인 L/B 설정 ,,, 끝!!

기나긴.. 여정이었다!
